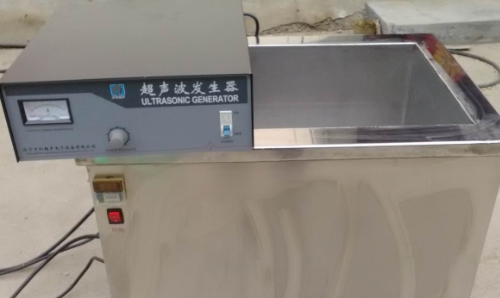

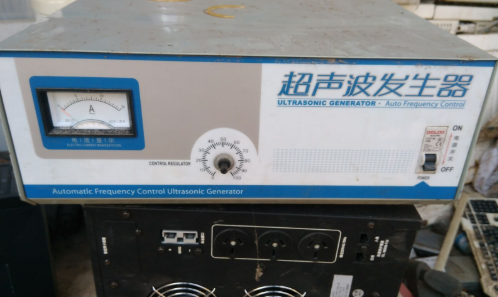

超声波发生器是超声波清洗机重要部件之一，它又称为超声电源，可以为超声波换能器提供超声能量。超声波发生器根据激励方式可以分为他激式和自激式两种，采用不同激励方式的超声波清洗机对应的结构设计不同。他激式清洗机的发生器前端是信号发生器，后端是功率放大器，然后通过输出变压器耦合，将超声能量加到换能器上；自激式清洗机的发生器是将信号发生器、功率放大器、输出变压器及换能器连成一个整体，形成一个闭环回路，使换能器能保持一定的谐振频率。

无论是哪一种超声波清洗机的发生器，其电路结构都包含有整流滤波电路、半桥逆变电路、匹配电路、直流斩波调(稳)压电路、控制电路和超声波换能器，其中控制电路由调压控制电路、逆变器控制与保护电路组成。而不同超声波清洗机之间的发生器电路区别在于各电路设计的不同，电路设计越合理，其电路结构越简单。

超声波清洗机发生器的工作原理是由信号发生器发出信号，经功率放大器放大，然后进行阻抗匹配，使输出阻抗与换能器的阻抗一致，从而推动换能器将电信号转换为机械振动。简单地讲就是将直流电转换成超声波换能器相匹配的高频交流电信号，使超声波换能器能够发出超声波。由此可见，超声波发生器直接关系到超声波清洗机能否成功发出特定频率的超声波，厂家一定要重视其结构设计。
